а√天堂 地址 在线网,日本精品久久久久中文字幕,亚洲av午夜成人影院老师机影院,国产亚洲精久久久久久无码77777

       環(huán)氧灌封膠使用前，所有用戶對(duì)產(chǎn)品的質(zhì)量都會(huì)嚴(yán)格慎重的檢查，冷熱沖擊就是其中的一項(xiàng)，測(cè)試目的是在短時(shí)間內(nèi)試驗(yàn)環(huán)氧灌封膠在熱脹冷縮循環(huán)下所引起的化學(xué)變化或物理傷害情況是否符合規(guī)定使用壽命需求，冷熱沖擊結(jié)果判斷是觀察是否有開裂、脫膠現(xiàn)象，環(huán)氧灌封膠的開裂跟很多因素有關(guān)系，今天施奈仕從多方面來(lái)具體分析及提出解決措施。

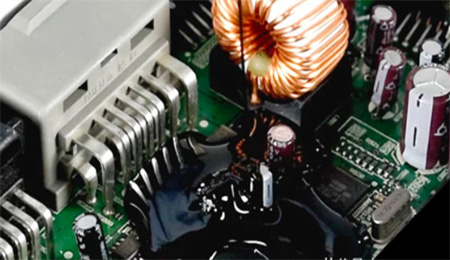

       從操作灌膠工藝方面分析，首先是保證AB組分混合攪拌產(chǎn)生的氣泡要脫泡完全，二是由于環(huán)氧類灌封膠固化過(guò)程是會(huì)產(chǎn)生副產(chǎn)物，如甲醇、氨氣等氣體，固化前未完全釋放出去，會(huì)造成固化后表面出現(xiàn)縮孔或者氣孔、小針眼，會(huì)大大降低環(huán)氧灌封膠的強(qiáng)度，在冷熱溫度沖擊下，由于操作工藝方面的因素導(dǎo)致膠體強(qiáng)度下降，從而導(dǎo)致耐冷熱沖擊性能下降，且裂開。

解決措施:

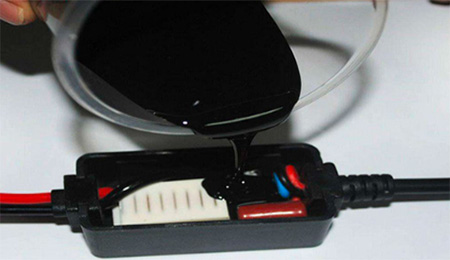

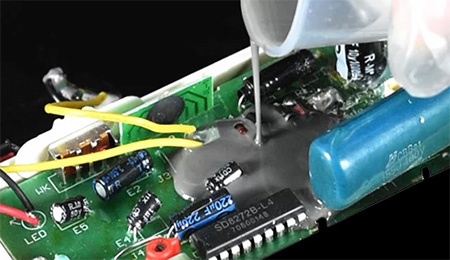

       1、在操作灌膠工藝上也要不斷優(yōu)化，為了避免產(chǎn)生氣孔，灌膠時(shí)建議緩慢施膠，有條件的可以先抽真空排泡再灌膠；

       2、需要加熱固化時(shí)，建議先排空一段時(shí)間，再加熱固化；

       3、灌膠時(shí)可以先灌封大部分，待流平穩(wěn)定后再灌封剩余小部分，可以避免縮孔；

       從環(huán)氧樹脂膠結(jié)構(gòu)上進(jìn)行分析，環(huán)氧樹脂中的環(huán)氧基與固化劑活性基團(tuán)反應(yīng)，環(huán)氧值高的固化后交聯(lián)度高，強(qiáng)度大，但較脆，高溫沖擊下易蹦裂；環(huán)氧值中等的在冷熱溫度下性能良好；環(huán)氧值低的交聯(lián)度低，強(qiáng)度較差,在冷熱交替，收縮和膨脹的循環(huán)下膠體易斷裂，所以環(huán)氧樹脂的環(huán)氧值太高或者過(guò)低都會(huì)造成不同性質(zhì)的裂膠，不管是崩裂還是斷裂，均是環(huán)氧灌封膠在冷熱沖擊下的開裂現(xiàn)象，由環(huán)氧值大小決定。所以可以通過(guò)對(duì)環(huán)氧樹脂改性，控制環(huán)氧樹脂的環(huán)氧值或者選擇合適的固化劑，來(lái)控制反應(yīng)的速度、交聯(lián)度、優(yōu)化各組分間的配比和用量。

       從固化劑選擇上進(jìn)行分析，環(huán)氧固化劑一般采用胺類和酸酐類固化劑，酸酐類固化劑，固化溫度較高，固化時(shí)間長(zhǎng)，收縮率小，耐溫性好，但耐溶劑、耐堿性較差，固化后形成熱固性產(chǎn)品，硬度很高，在冷熱交變環(huán)境下容易出現(xiàn)細(xì)小裂紋甚至是開裂，所以預(yù)防更嚴(yán)格的冷熱沖擊條件時(shí)，盡量選擇胺類固化劑，耐沖擊性更具競(jìng)爭(zhēng)力。

       導(dǎo)致環(huán)氧灌封膠冷熱沖擊后出現(xiàn)開裂現(xiàn)象有工藝、樹脂結(jié)構(gòu)、固化劑體系等方面因素，當(dāng)然還有其他方面，例如用戶產(chǎn)品材料冷熱收縮膨脹大，導(dǎo)致粘接面的開裂，也稱為脫膠，要想更多詳細(xì)了解環(huán)氧灌封膠可靠性方面的知識(shí)，請(qǐng)聯(lián)系施奈仕相關(guān)銷售工程師。施奈仕專注電子工業(yè)膠粘產(chǎn)品，專業(yè)提供整體用膠方案，了解膠粘劑產(chǎn)品，請(qǐng)聯(lián)系施奈仕專業(yè)人仕，可預(yù)約時(shí)間到達(dá)用戶現(xiàn)場(chǎng)進(jìn)行當(dāng)面交流。

【責(zé)任編輯】：Bella
版權(quán)所有：http://www.yuzotea.cn 轉(zhuǎn)載請(qǐng)注明出處
